ВЗЛЕТ ПУ ВПУ-0x

Установка поверочная водопроливная. Автоматизированный измерительно-испытательный комплекс для настройки, градуировки, калибровки, юстировки, поверки сличением и других работ по определению метрологических и технических характеристик расходомеров, расходомеров-счетчиков, счетчиков, преобразователей расхода жидкости различного типа и назначения.

Установка зарегистрирована в Федеральном информационном фонде по обеспечению единства измерений.

Взлет — лидер российской метрологии. В 2023 году была введена в эксплуатацию крупнейшая водопроливная установка в России. После запуска новой водопроливной установки «Взлет» обладает лучшей метрологической базой среди всех российских производителей. Установка разрабатывалась при участии ВНИИМ имени Д. И. Менделеева. Высота установки составляет 30 м, 220 куб. м в объемном эквиваленте, время проливки на максимальном расходе около 60 секунд. Открытие установки получило высокие оценки на государственном уровне. Помимо самой большой в России проливной установки, «Взлет» обладает собственным значительным парком водопроливных установок до ДУ300 и поставляет данные установки в ЦСМ и частные сертифицированные поверочные лаборатории.

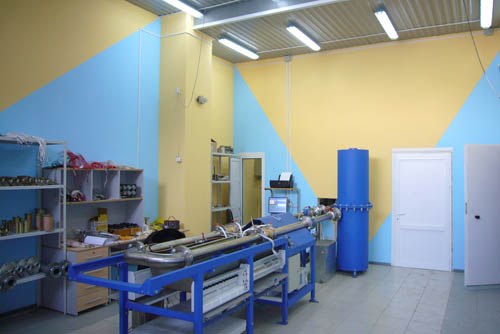

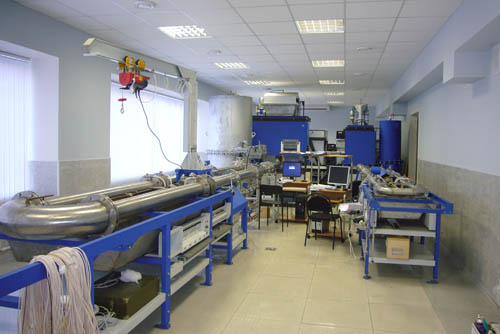

Установка поверочная водопроливная ВЗЛЕТ ПУ представляет собой автоматизированный измерительно-испытательный комплекс, имеющий в своем составе информационно-измерительную и управляющую систему на базе персонального компьютера. Предназначена для организаций, занимающихся производством, ремонтом, калибровкой и поверкой приборов измерения расхода и объема жидкостей.

Установка размещается на одном уровне. Предусматривается отделение насосной группы шумоизоляционной стеной, обеспечивающей комфортные условия для обслуживающего персонала. По отдельному проекту возможна доработка типового исполнения и размещение с привязкой к конкретному помещению в том числе на разных уровнях.

Исполнения:

ВПУ-03/ диаметры условного прохода поверяемых приборов от 10 до 80 (100)* мм;
ВПУ-05/ диаметры условного прохода поверяемых приборов от 10 до 150 (200)* мм;
ВПУ-07/ диаметры условного прохода поверяемых приборов от 10 до 300 мм.

* по заказу

Функциональные возможности:

поддержание стабильного расхода рабочей жидкости и воспроизводимость условий испытаний по длине испытательного участка рабочего стола;
плавная установка значения расхода с помощью регулируемого привода насоса;
длины прямолинейных участков не менее 10 диаметров условного прохода поверяемых приборов.

Отличительные особенности:

оснащена эталонными весовыми устройствами и эталонными расходомерами;
изготовлена из коррозионностойких материалов;
может обслуживаться одним оператором благодаря автоматизированной системе сбора и обработки результатов измерений;
экономия энергопотребления (за счет регулируемого привода насоса) и рабочей жидкости (за счет циркуляции по замкнутому контуру);
изготовление, монтаж, настройка и запуск установки в работу «под ключ», в том числе государственная поверка;
постгарантийное сопровождение.

Состав установки (основные блоки):

накопительный бак-резервуар для хранения и деаэрации рабочей жидкости;
насосы с регулируемым электроприводом;
ресиверы для деаэрации и обеспечения стабильности расхода жидкости;
эталонные весоизмерительные устройства с переключателями потока;
эталонные расходомеровы с системой задания и регулирования расхода;
рабочие столы с испытательными участками для поверяемых приборов;
рабочее место оператора;
измерительный аппаратно-программный комплекс;
трубопроводная обвязка с запорно-регулирующей арматурой;
система заполнения установки рабочей жидкостью;
система сбора, очистки и возврата рабочей жидкости.

Измерительный аппаратно-программный комплекс (ИАПК)

ИАПК предназначен для управления работой поверочной установки, а также автоматизированного сбора и обработки результатов измерения при проведении операций настройки, юстировки, калибровки и поверки приборов расхода жидкостей.

Функциональные возможности ИАПК:

проведение процедуры поверки и калибровки статическим весовым методом одновременно до 56 приборов (включая эталонные расходомеры);
устанавливает и поддерживает заданное оператором значение расхода рабочей жидкости;
управляет работой переключателя потока по командам оператора, по завершению цикла проливки, по заполнению весового бака;
измеряет температуру рабочей жидкости в магистралях поверочной установки по двум каналам в режиме реального времени.

Отличительные особенности ИАПК:

осуществляет связь с поверяемыми приборами по интерфейсу RS-485 или RS-232;
обеспечивает запуск программного обеспечения, необходимого для связи по интерфейсу с поверяемыми приборами сторонних производителей, и возврат в оболочку по завершению связи для продолжения работы;
проводит самотестирование в процессе работы;
архивация и протоколирования результатов.

Технические характеристики ВЗЛЕТ ПУ:

Характеристика	Значение
Температура рабочей жидкости, °С	от 10 до 40
Давление в трубопроводе, МПа	не менее 0,1
Напряжение питания насосов и электроприводов от трехфазной сети переменного тока	~380 В 50 Гц

Исполнение ВПУ-03/DN10- DN80 (типовое)

Характеристика	Значение
Номинальный диаметр испытываемых приборов, DN	от 10 до 80*
Диапазон воспроизводимого расхода, м³/ч	от 0,03 до 100
Количество рабочих столов	1
Длина испытательного участка рабочего стола под поверяемые приборы, мм	2 x 1200
Пределы допускаемой относительной погрешности измерения при поверке методом сличения с помощью эталонных расходомеров, %	±0,3**
Пределы допускаемой относительной погрешности измерения при поверке статическим весовым методом, %	±0,05; ±0,1
Габаритные размеры установки, мм	9 600 × 3 000 х 2 830

* по заказу до DN 100
** по заказу комплектуется эталонными приборами класса 0,15; 0,2

Состав установки:

— стенд малых диаметров СМД.

Исполнение ВПУ-05/ DN10- DN150 (типовое)

Характеристика	Значение
Характеристика	СМД	СБД
Номинальный диаметр испытываемых приборов, DN	от 10 до 65	от 80 до 150*
Диапазон воспроизводимого расхода, м³/ч	от 0,03 до 80	от 0,3 до 450
Количество рабочих столов / длина испытательного участка для поверяемых приборов, мм	1/2 x 1200	1/2 x 2100
Пределы допускаемой относительной погрешности измерения при поверке методом сличения с помощью эталонных расходомеров, %	±0,3**
Пределы допускаемой относительной погрешности измерения при поверке статическим весовым методом, %	±0,05; ±0,1
Габаритные размеры установки, мм	15 500 × 4 600 х 3 800

* по заказу до DN 200
** по заказу комплектуется эталонными приборами класса 0,15; 0,2.

Состав установки:

- стенд малых диаметров СМД;
- стенд больших диаметров СБД.

Исполнение ВПУ-07/ DN10- DN300 (типовое)

Характеристика	Значение
Характеристика	СМД	СД300
Номинальный диаметр испытываемых приборов, DN	от 10 до 80	от 100 до 300
Диапазон воспроизводимого расхода, м³/ч	от 0,03 до 100	от 0,3 до 450
Количество рабочих столов / длина испытательного участка для поверяемых приборов, мм	1/2 x 1200	1 x 1560
Пределы допускаемой относительной погрешности измерения при поверке методом сличения с помощью эталонных расходомеров, %	±0,3*
Пределы допускаемой относительной погрешности измерения при поверке статическим весовым методом, %	±0,05; ±0,1
Габариты размеры установки, мм	16 600 × 7 200 х 3 800
