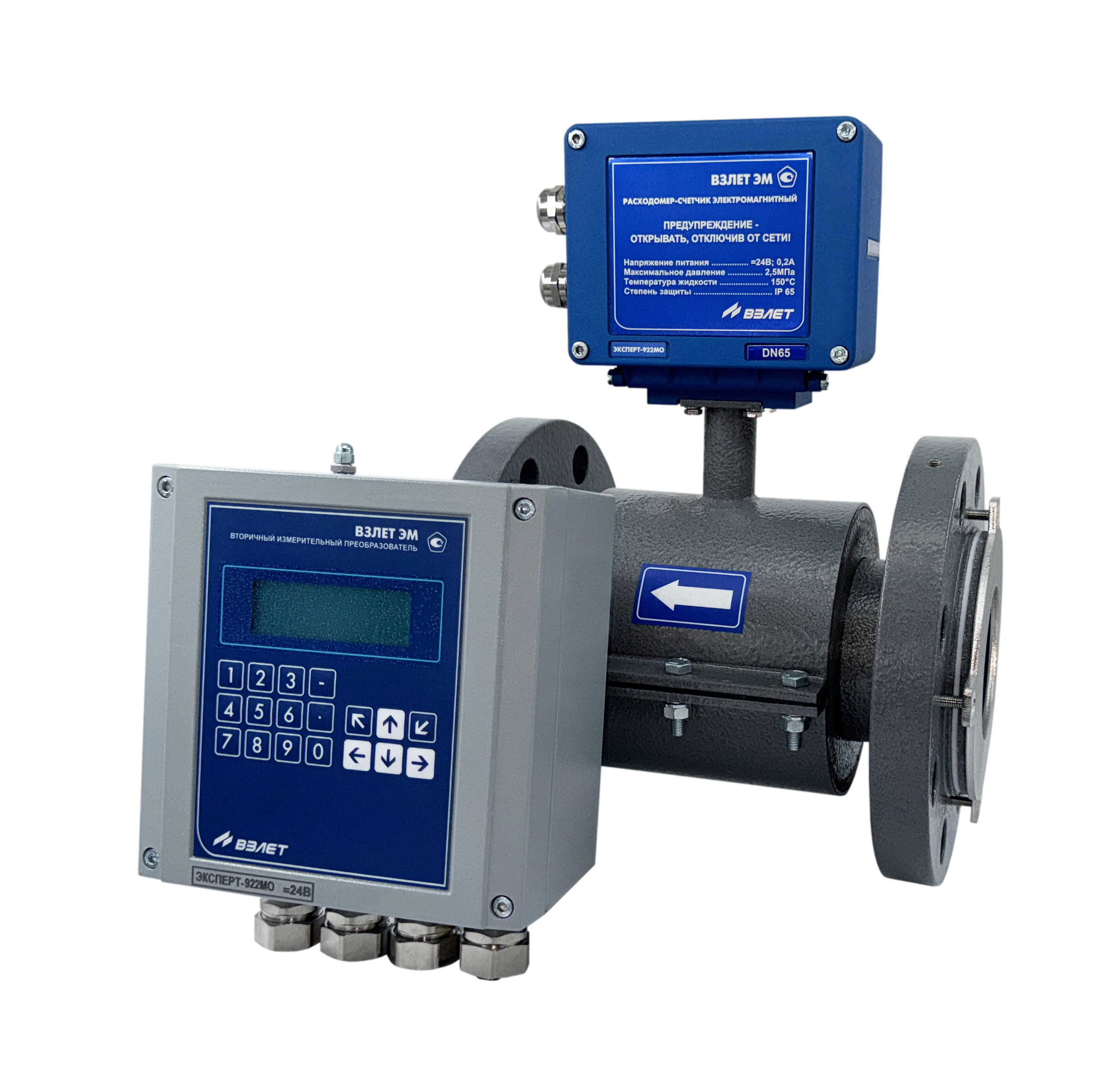

ВЗЛЕТ ЭМ ЭКСПЕРТ М

Расходомер-счетчик электромагнитный для измерения агрессивных и абразивных жидкостей

Предназначен для высокоточного измерения расхода сложных жидкостей (пульпы, щелочей, кислот и др.).

Исполнение измерительного блока

ЭКСПЕРТ-9ххMx - раздельный, с графическим индикатором, клавиатура, импульсный и токовый (по заказу) выходы, RS-232/RS-485, выход направления потока, дополнительные модули выходов (по заказу), выносная кнопка управления дозированием (по заказу).

Тип присоединения:

ЭКСПЕРТ-91х Мх — «сэндвич» (от DN 10 до DN 150);
ЭКСПЕРТ-92х Мх — фланцевое (от DN 20 до DN 300).

Материал футеровки проточной части:

ЭКСПЕРТ-9x1 Мх— полиуретан;
ЭКСПЕРТ-9x2 Мх— фторопласт.

Исполнения по назначению:

ЭКСПЕРТ-9хх МО — общепромышленное исполнение;
ЭКСПЕРТ-9хх МА — агрессивостойкое исполнение;
ЭКСПЕРТ-9хх МИ — износоустойчивое исполнение.

Относительная погрешность измерения:

±0,5 % для динамического диапазона 1:10;
±1,0 % для динамического диапазона 1:80.

Отличительные особенности:

возможность монтажа в пластиковые (металлопластиковые) трубопроводы;
расширенная самодиагностика прибора;
высокая точность измерения;
архивирование измеренных значений параметров в часовом, суточном, месячном и пользовательском (программируемом) архивах;
архивирование нештатных ситуаций и результатов диагностики в журнале событий;
возможность использования в составе различных комплексов, измерительных систем, АСУ ТП;
полнопроходные расходомеры без потерь давления на измерительном участке;
использование различных материалов для электродов (титан, тантал и др.) и футеровки (фторопласт, полиуретан);
измерение расхода и объема реверсивного потока (по заказу);
наличие режима дозирования;
поставка фланцев и защитных колец расходомеров из нержавеющей стали (по заказу);
контроль заполнения трубопровода.

Вывод информации:

на графический жидкокристаллический индикатор;
в виде импульсов с нормированным весом и нормированного токового сигнала (по заказу);
по последовательному интерфейсу RS-232/RS-485;
по интерфейсу Ethernet (по заказу).

Технические характеристики:

Характеристика	Значение
Номинальный диаметр, DN	10	15	20	25	32	40	50	65	80	100	150	200	300
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м³/ч	3,4	7,63	13,5	21,2	34	54,3	84,8	143	217	340	764	1358	3056
Давление в трубопроводе, МПа	не более 2,5
Удельная электропроводность жидкости, См/м	не менее 5×10^-4
Диапазон температуры жидкости,°С - фторопласт - полиуретан	от -10 до 150 от -5 до 70
Минимальная длина прямолинейных участков до и после расходомера	3 DN и 1 DN
Длина линии связи расходомера с вычислителем, м	до 1 200
Глубина архивов измерительной информации, записей: - часового - суточного - месячного	1 560 366 48
Степень защиты	IP65
Напряжение питания расходомера, В	=24
Потребляемая мощность, Вт	не более 7
Средняя наработка на отказ, ч	75 000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	24*
