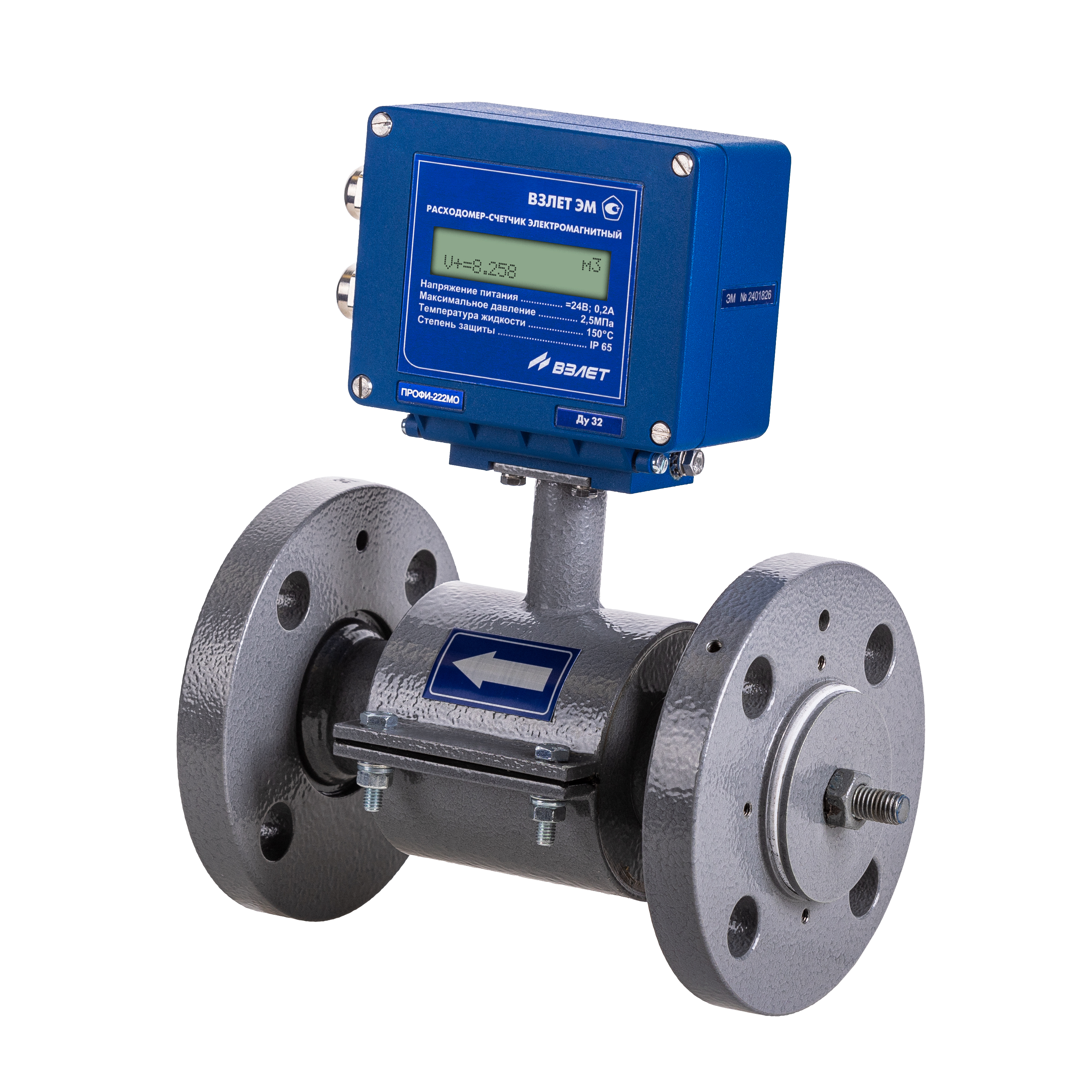

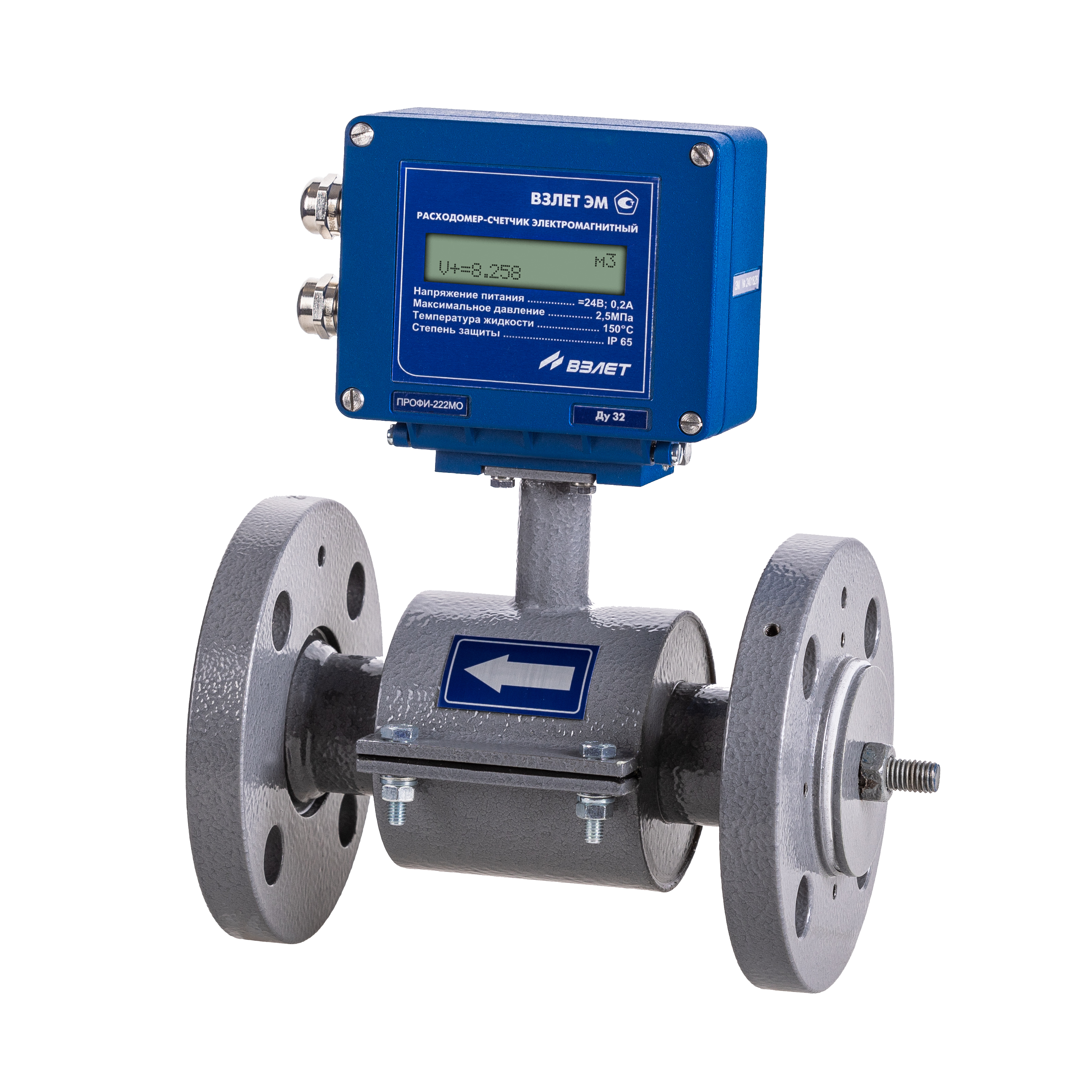

ВЗЛЕТ ЭМ ПРОФИ М

Исполнения измерительного блока:

ПРОФИ-1ххМ — без индикатора, импульсный и токовый (по заказу) выходы, RS-485, выход направления потока, выносная кнопка управления, в том числе дозирования;
ПРОФИ-2ххМ — с индикатором, RS-485, выход направления потока, выносная кнопка управления, в том числе дозирования.

Тип присоединения:

ПРОФИ-х1хМ — «сэндвич» (от DN 10 до DN 150о);
ПРОФИ-х2хМ — фланцевое (от DN 20 мм).

Материал футеровки проточной части:

ПРОФИ-хx1М — полиуретан;
ПРОФИ-хx2М — фторопласт.

Исполнения по назначению:

ПРОФИ-хххМ О — общепромышленное исполнение;
ПРОФИ-хххМ А — агрессивостойкое исполнение;
ПРОФИ-хххМ И — износоустойчивое исполнение;

Относительная погрешность измерения:

— ±1,0 % для динамического диапазона 1:80;
— ±2,0 % для динамического диапазона 1:150.

Отличительные особенности:

возможность монтажа в пластиковые (металлопластиковые) трубопроводы;
стабильные, воспроизводимые измерения на агрессивных средах и в тяжелых условиях эксплуатации;
удобный монтаж;
исполнение только в «металле»;
универсальные выходы: режимы частотный, импульсный или логический;
увеличенная мощность выходов (в пассивном режиме допускается питание от внешнего источника напряжением постоянного тока от 5 до 26 В, допустимое значение коммутируемого тока нагрузки до 150 мА);
частота на универсальных выходах – максимально рабочая 500Гц, аварийная 700Гц;
удобная система индикации;
контроль заполнения трубопровода;
расширенная самодиагностика прибора.

Вывод информации:

на жидкокристаллический символьный индикатор (кроме ПРОФИ-1ххМ);
в виде импульсов с нормированным весом или логических сигналов;
по последовательному интерфейсу RS-485;
в виде нормированного токового сигнала (по заказу).

Технические характеристики:

Характеристики	Значение
Номинальный диаметр, DN	10	15	20	25	32	40	50	65	80	100	150	200	300
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м³/ч	3,4	7,64	13,5	21,2	34,8	54,3	85	143,5	217,3	339,6	764	1358	3056
Давление в трубопроводе, МПа	не более 2,5
Удельная электрическая проводимость жидкости, См/м	не менее 5×10^-4
Температура окружающей среды, °С	от 5 до 50 (без чехла) от -25 до 50 (с чехлом без подогрева) от -45 до 50 (с чехлом с подогревом)
Диапазон температуры жидкости, °С - фторопласт - полиуретан	от -10 до 150 от -5 до 70
Мин. длина прямолинейных участков до и после расходомера	3 DN и 1 DN
Степень защиты	IP65
Напряжение питания расходомера, В	=24
Потребляемая мощность, Вт	не более 5,0
Средняя наработка на отказ	75 000
Гарантийный срок эксплуатации, мес.: - ПРОФИ-хххМО - ПРОФИ-хххМА, ПРОФИ-хххМИ	24 15
Средний срок службы, лет	12
